Analityk obsługuje rysowanie ramek defektów bezpośrednio na plikach multimedialnych. Wykorzystując parametry kamery i model, system wykonuje przecięcie promieni, aby precyzyjnie odwzorować adnotację 2D na odpowiednią pozycję 3D na modelu. I odwrotnie, kliknięcie dowolnego punktu na modelu automatycznie zaleca powiązane pliki multimedialne, które mogły uchwycić ten punkt, umożliwiając dwukierunkowe powiązanie przestrzenne między multimediami 2D a modelem 3D.

Tworzenie defektu

Punkty wejścia

Podczas przeglądania pliku multimedialnego w analityku otwórz stronę szczegółów multimediów i kliknij narzędzie defektu na pasku narzędzi, aby przejść do trybu rysowania. Następujące ścieżki wyświetlania obsługują tworzenie defektów:

• Widok osi czasu multimediów
• Porównanie multimediów obok siebie
• Widok pojedynczego obrazu zdjęć na mapie

Rysowanie defektu

Po wejściu do narzędzia defektu przytrzymaj lewy przycisk myszy na zdjęciu i przeciągnij, aby narysować ramkę defektu; zwolnij, aby zakończyć. Naciśnij [Shift] + lewy przycisk myszy, aby przesunąć zdjęcie, i naciśnij [Esc], aby wyjść z narzędzia defektu.

Właściwości defektu

Po narysowaniu defektu panel właściwości po prawej stronie rozwija się automatycznie:

Właściwość	Opis
Nazwa defektu	Domyślnie "Defekt N" (przyrostowa); edytowalna.
Tagi defektu	Wpisz tag i naciśnij Enter, aby potwierdzić. Menu rozwijane pokazuje do 10 często używanych tagów z tego analityka. Obsługiwanych jest wiele tagów na defekt.
Poziom defektu	Domyślnie "?" (bez oceny). Dostępnych jest pięć poziomów (1 – 5).
Opis	Dowolny tekst.
Lokalizacja	Długość, szerokość geograficzna i wysokość, w których promień środka ramki przecina bieżący model — obliczane automatycznie.
Synchronizuj z innymi zdjęciami	Wyłączone domyślnie. Po włączeniu defekt jest również wyświetlany (jako przerywana ramka) na innych zdjęciach wykonanych w tym samym punkcie kontrolnym.
Folder	Domyślnie data wykonania zdjęcia; edytowalny.

• Defekt jest zasadniczo promieniem opartym na informacjach o pozie zdjęcia (fov). Model aktualnie wyświetlany na mapie jest modelem używanym do przecięcia promieni — co widzisz, jest tym, co jest obliczane. Po przełączeniu modelu pozycja defektu jest automatycznie przeliczana i ponownie renderowana.
• Jeśli inne zdjęcia w tym samym punkcie kontrolnym zostały wykonane z różnymi akcjami kamery (np. na podczerwień i zoom), na razie nie są uwzględniane w synchronizacji.

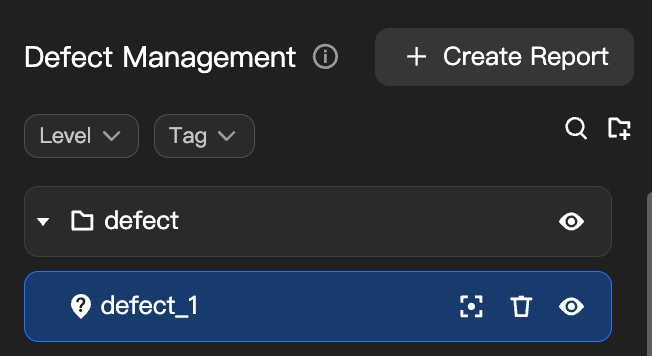

Lista zarządzania defektami

W lewej nawigacji analityka kliknij ikonę Zarządzanie defektami , aby otworzyć listę zarządzania defektami.

Organizacja w folderach

• Defekty można organizować w folderach. Na razie obsługiwany jest tylko jeden poziom folderów.
• Domyślnie defekty zebrane z tej samej trasy lotu są grupowane w tym samym folderze.
• Możesz tworzyć foldery i przeciągać defekty / foldery, aby zmienić ich kolejność lub folder nadrzędny.
• Kliknij dwukrotnie folder, aby zmienić jego nazwę.

Filtrowanie i wybór

• Ikona w każdym wierszu listy bezpośrednio odzwierciedla poziom defektu; ta sama ikona poziomu jest używana dla punktów na mapie.
• Górna część listy obsługuje filtrowanie według poziomu i tagu, oba z wyborem wielokrotnym.
• Lista i mapa pozostają zsynchronizowane:
  • Kliknięcie punktu defektu na mapie przewija listę do odpowiedniego wiersza.
  • Kliknięcie defektu na liście podświetla jego punkt na mapie, ale widok mapy nie centruje się automatycznie. Kliknij przycisk Wyśrodkuj, aby wyśrodkować ręcznie.

Edycja i usuwanie

• Najechanie kursorem na defekt lub folder ujawnia przyciski Pokaż / Ukryj, Wyśrodkuj i Usuń na końcu wiersza.
• Usunięcie folderu pokazuje wyskakujące okno potwierdzenia: "Wszystkie defekty wewnątrz tego folderu również zostaną usunięte."
• Wszystkie właściwości defektu (nazwa, tagi, poziom, opis itd.) można edytować w panelu szczegółów po prawej stronie.

Rekomendacja zdjęć z modelu

Kliknij dowolny punkt na modelu, a system użyje geometrycznego obliczania odwrotnego opartego na pozie kamery, aby automatycznie zarekomendować zdjęcia, które mogły uchwycić ten punkt — przydatne do diagnozy wielowidokowej.

Punkty wejścia narzędzia

Następujące trzy punkty wejścia obsługują rekomendację zdjęć z modelu:

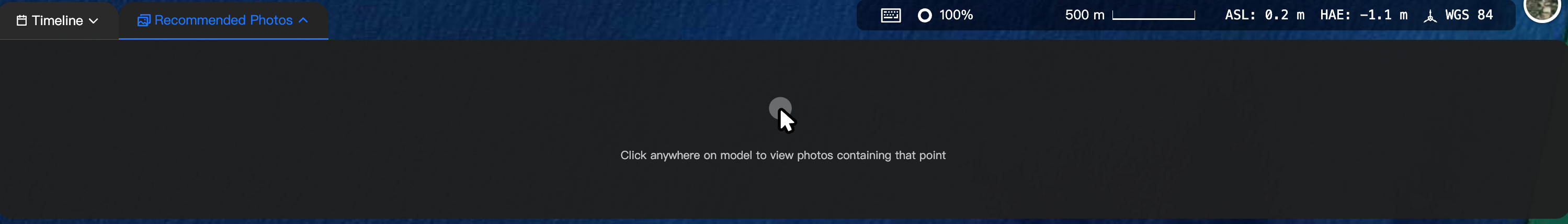

• Kliknij Rekomendowane zdjęcia na dole modelu, aby wyświetlić rekomendacje dla bieżącego widoku.
• Kliknij prawym przyciskiem myszy w dowolnym miejscu na modelu i wybierz Wyświetl pasujące zdjęcia.
• Wybierz defekt w panelu zarządzania defektami; sekcja Rekomendowane zdjęcia poniżej automatycznie wyświetli rekomendowane miniatury.

• Możliwość rekomendacji od modelu do zdjęcia zależy od rekonstrukcji modelu i informacji o pozie plików multimedialnych.
• Zakres rekomendacji: multimedia w analityku (w tym panoramy). Wyniki są sortowane według odległości wykonania (najpierw najbliższe).

Raport defektów

Punkty wejścia

Następujące dwa punkty wejścia obsługują tworzenie raportu defektów:

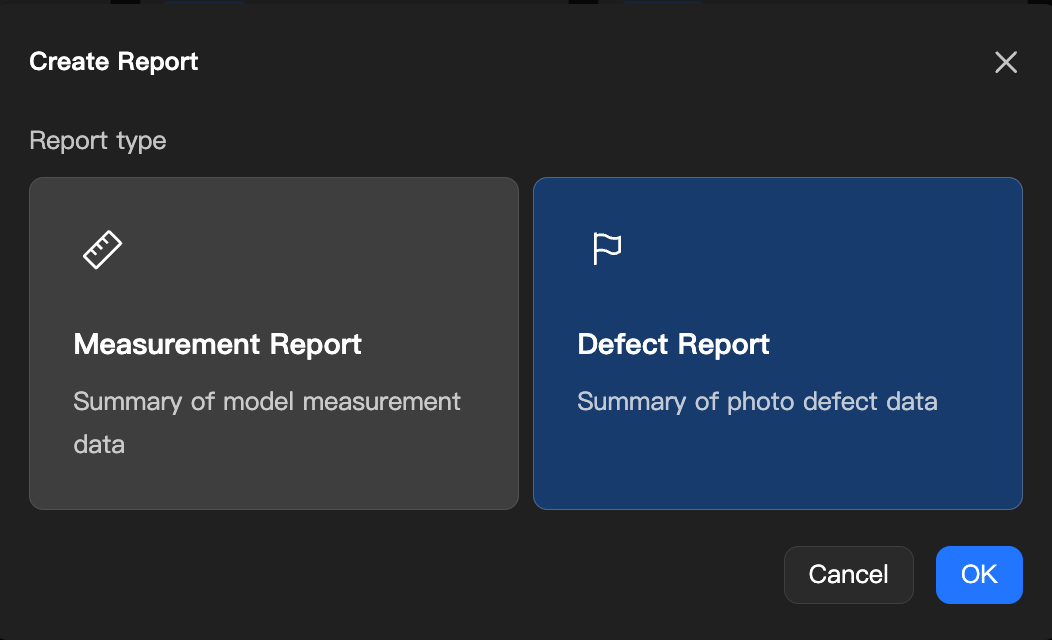

• W analityku kliknij ikonę Raport analizy, aby otworzyć funkcję raportu analizy, kliknij Nowy raport i wybierz Raport defektów.
• W prawym górnym rogu listy zarządzania defektami kliknij Nowy raport, aby bezpośrednio przejść do procesu tworzenia raportu defektów.

• Raporty defektów obecnie obsługują tylko tworzenie ręczne. Zautomatyzowane zadania i szablony raportów będą obsługiwane wkrótce.
• Możesz filtrować według typu, używając filtra **Typ raportu** na listach raportów analizy i szablonów raportów.

Zawartość raportu defektów

Wygenerowany raport defektów zawiera następujące sekcje:

• Okładka: nazwa raportu, zrzut ekranu okładki (z punktami defektów), czas wykonania modelu, czas wygenerowania raportu, logo firmy.
• Przegląd defektów: całkowita liczba defektów; podział według poziomu (1 – 5, bez oceny); podział według tagu.
• Szczegóły defektów: posortowane według poziomu defektu od najwyższego do najniższego. Każdy defekt zawiera oryginalne zdjęcie (z ramką defektu), nazwę zdjęcia, czas wykonania, poziom defektu, tagi defektu, długość/szerokość geograficzną/wysokość defektu oraz nazwę i czas wykonania modelu.

• Szczegóły defektów są sortowane według poziomu defektu od najwyższego do najniższego, dzięki czemu inspektorzy mogą priorytetowo traktować defekty wyższego poziomu.
• Inne operacje dla raportów defektów (filtrowanie, pobieranie, udostępnianie e-mailem itd.) są identyczne jak w przypadku Raportu analizy.
