分析器支持在媒体文件上直接绘制缺陷框，系统通过相机参数与模型的射线求交，将二维涂鸦精准映射至沙盘模型对应的空间位置；也支持在沙盘模型上点击任意点位，自动推荐可能拍摄到该点的相关媒体文件，实现「二维媒体」与「三维模型」的双向空间联动。

缺陷创建

创建入口

在分析器内查看媒体文件时，进入媒体详情页中的工具栏内点击缺陷工具，即可进入绘制态。以下查看路径均支持创建缺陷：

• 媒体时间轴查看
• 媒体双屏对比
• 地图照片单张查看

绘制缺陷

进入缺陷工具后，在照片上按下鼠标左键并拖动即可绘制缺陷框，松开后完成绘制；同时按 [Shift] + [鼠标左键] 可移动图片，按 [Esc] 退出缺陷工具。

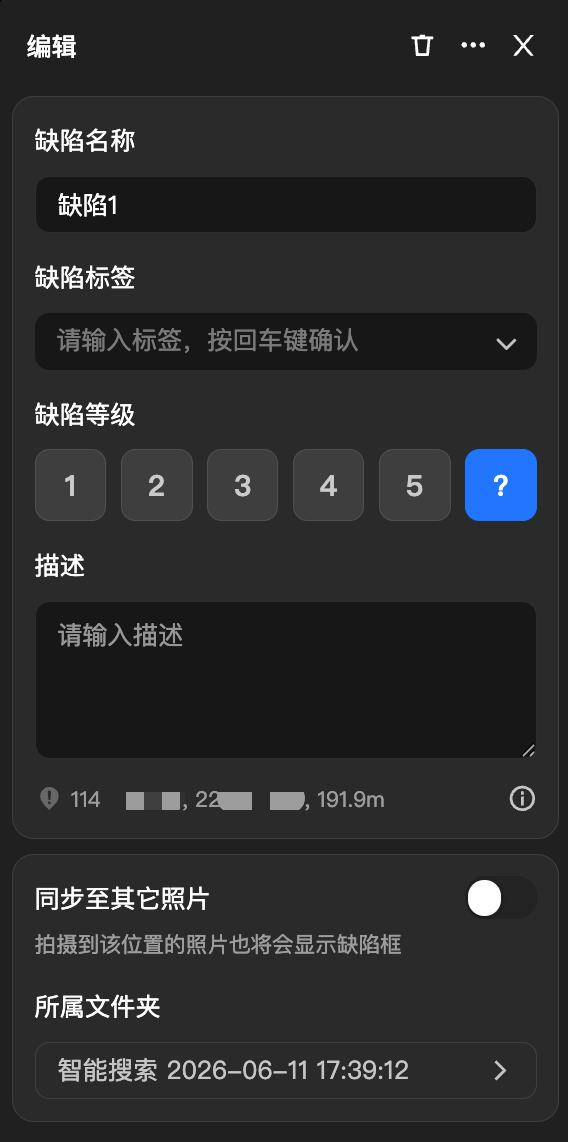

缺陷属性

完成缺陷绘制后，右侧自动展开缺陷属性面板，可填写以下信息：

属性	说明
缺陷名称	默认名称为「缺陷 N」（N 为递增数字），支持手动修改。
缺陷标签	输入并按回车键确认。下拉框会展示该分析器内已使用过的标签，最多展示 10 个常用标签；一个缺陷可添加多个标签。
缺陷等级	默认等级为「?」（未定级），可选 1 – 5 级共 5 个等级。
描述	文本输入。
位置信息	自动计算并展示缺陷框中心点在当前模型上的射线映射点的经度、纬度、海拔高度。
同步至其他照片	默认关闭。开启后，该缺陷会自动展示在同一航点拍摄的其它照片上，以虚线框形式呈现。
所属文件夹	默认为「照片采集时间的日期」，支持修改。

• 缺陷的本质是一条基于照片位姿信息 fov 的「射线」：地图上当前显示什么模型，系统就以该模型与射线求交，所见即所算。切换沙盘模型时，缺陷的空间位置会自动随当前模型重新计算并渲染。
• 若同一航点中其他照片为不同动作拍摄（如红外和变焦），目前暂不参与同步。

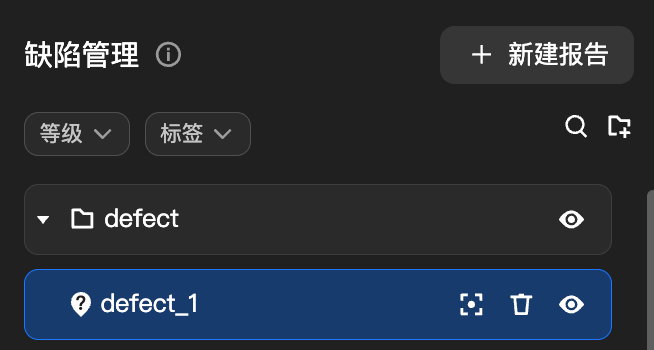

缺陷管理列表

分析器左侧导航点击缺陷管理图标，进入缺陷管理列表。

文件夹组织

• 缺陷支持文件夹管理，目前仅支持一层文件夹。
• 默认同一航线采集的缺陷会归入同一个文件夹中。
• 支持新建文件夹、拖动调整缺陷与文件夹的顺序及归属。
• 文件夹支持双击重命名。

筛选与查看

• 列表行的 icon 直接展示该缺陷的等级；地图上沙盘点位的 icon 也以等级展示。
• 列表顶部支持按「等级」与「标签」筛选，可同时勾选多个等级或多个标签。
• 列表与地图联动：
  • 点击地图上的缺陷点位，左侧列表会自动定位到对应行。
  • 点击列表中的缺陷，地图上对应点位被高亮选中，但地图视角不会自动回中；点击「回中」按钮可手动回中。

编辑与删除

• hover 缺陷或文件夹，行尾出现「显示 / 隐藏」、「回中」、「删除」按钮。
• 删除文件夹时会二次弹窗确认，提示「该文件夹内的所有缺陷也将一并删除」。
• 在右侧详情面板中可修改缺陷的名称、标签、等级、描述等所有属性。

模型推荐照片

在沙盘模型上点击任意位置，系统通过相机姿态与几何反算，自动推荐可能拍摄到该点的相关照片，便于从多视角综合诊断。

工具入口

以下三个入口均支持模型推荐照片：

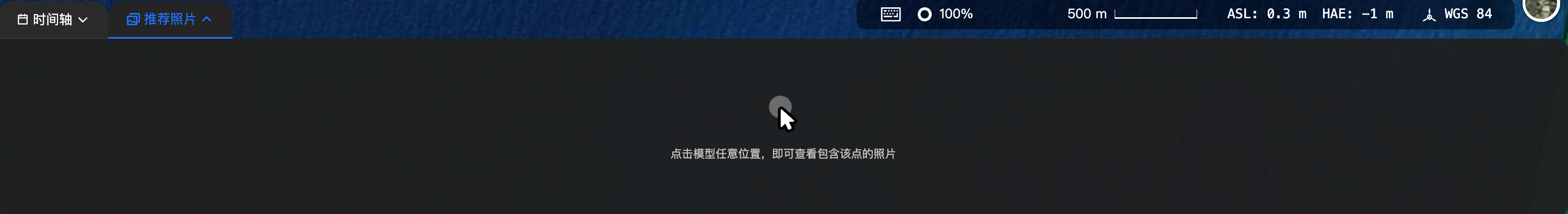

• 沙盘底部点击「推荐照片」，自动展示当前视角下的推荐照片
• 沙盘模型任意位置点击鼠标右键，选择「查看对应推荐照片」
• 缺陷管理面板内选中一个缺陷，下方「推荐照片」自动列出推荐照片缩略图

• 点击沙盘模型的推荐照片的能力依赖模型重建和媒体文件的位姿信息。
• 推荐的媒体范围：该分析器内的媒体（包括全景），推荐结果按拍摄距离由近到远排序。

缺陷报告

创建入口

以下两个入口均支持创建缺陷报告：

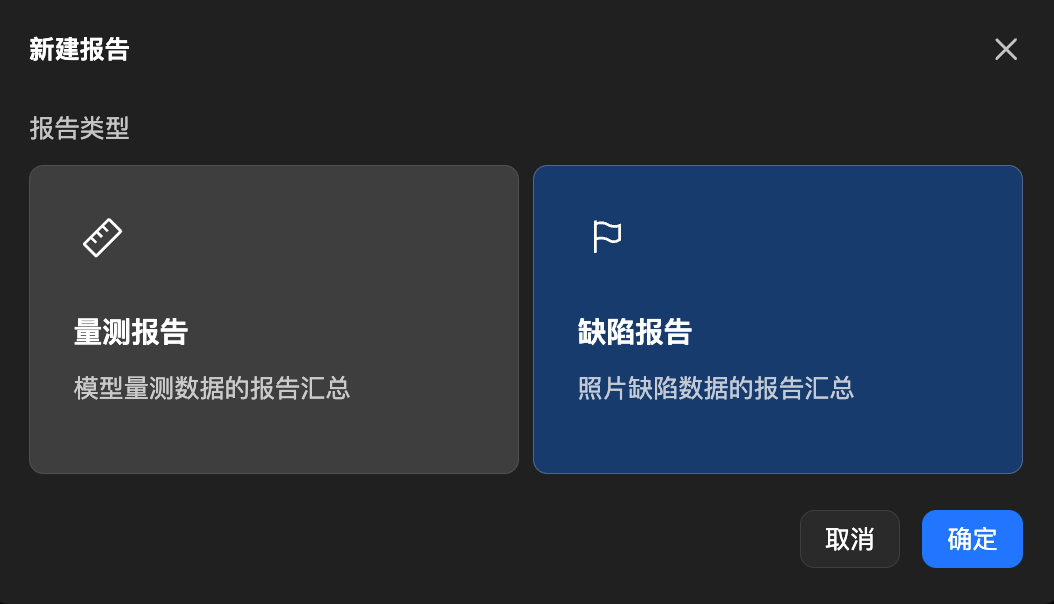

• 在分析器内点击「分析报告」图标进入分析报告功能，点击「新建报告」，选择「缺陷报告」类型
• 在缺陷管理列表右上角，点击「新建报告」，直接进入缺陷报告创建流程

• 目前缺陷报告仅支持手动创建，即将支持自动化任务与报告模板。
• 可在分析报告与报告模板列表的「报告类型」筛选项中按类型快速过滤。

缺陷报告内容

生成的缺陷报告包含以下部分：

• 封面：报告名称、封面截图（含缺陷点位）、模型采集时间、报告生成时间、企业 logo。
• 缺陷总览：缺陷总数；按等级汇总（1 – 5、未定级）；按标签汇总。
• 缺陷详情：按等级从高到低排序，依次列出每个缺陷的：原始照片（含缺陷框）、照片名称、拍摄时间、缺陷等级、缺陷标签、缺陷经纬高、所属模型名称与采集时间。

• 缺陷报告的详情顺序按缺陷等级从高到低排列，便于巡查人员优先关注高等级缺陷。
• 缺陷报告创建与管理的其它操作（筛选、下载、邮件分享等）与分析报告一致。
