如何使用量测

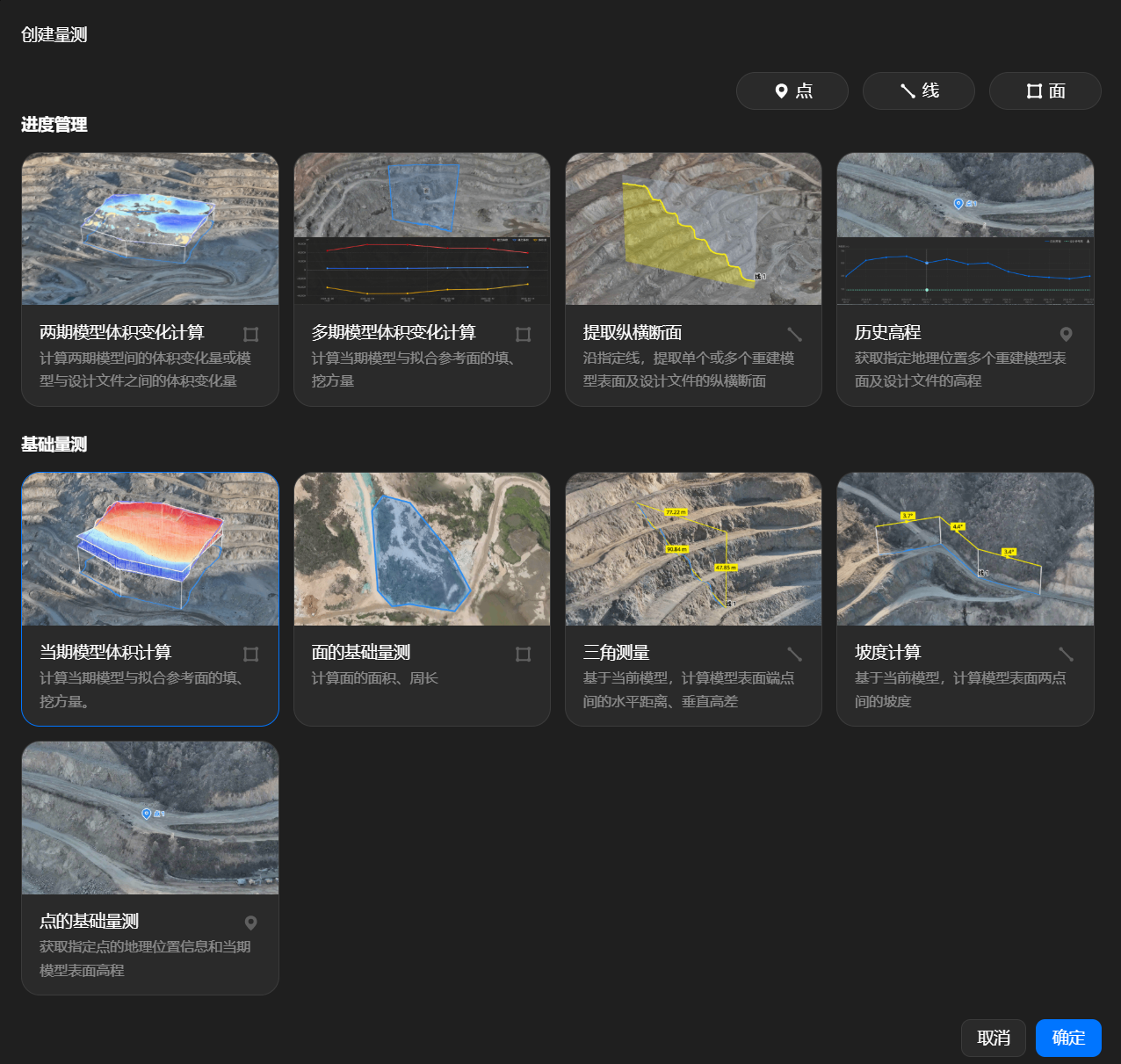

创建量测

方式一：在分析器内，点击左侧列表，进入量测功能，点击，可选择计算工具创建对应的量测。

方式二：在分析器地图上，右侧快捷工具栏，点击或，即可快速绘制。

计算工具

• 量测，指描绘测量范围的几何形状；计算工具，指具体的计算规则及其计算结果。
• 一个量测可以配置多个计算工具，即同一个测量范围可以配置不同的计算规则。
• 右侧量测属性面板，点击不同的计算工具卡片，展示其对应的计算结果。

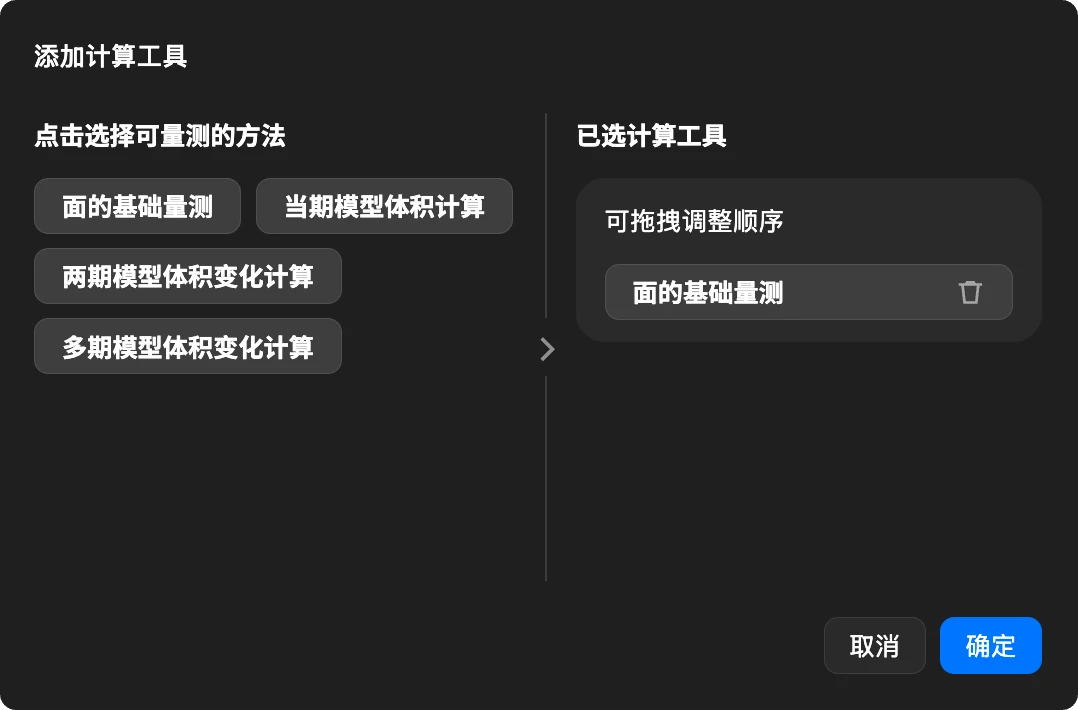

• 点击「添加计算工具」，支持增加、删除计算工具和调整计算工具顺序。

量测高级模式

• 高级模式开启后可与自动化工作流进行关联。配合使用可以实现「飞行采集-模型重建-量测计算-分析报告」全流程。

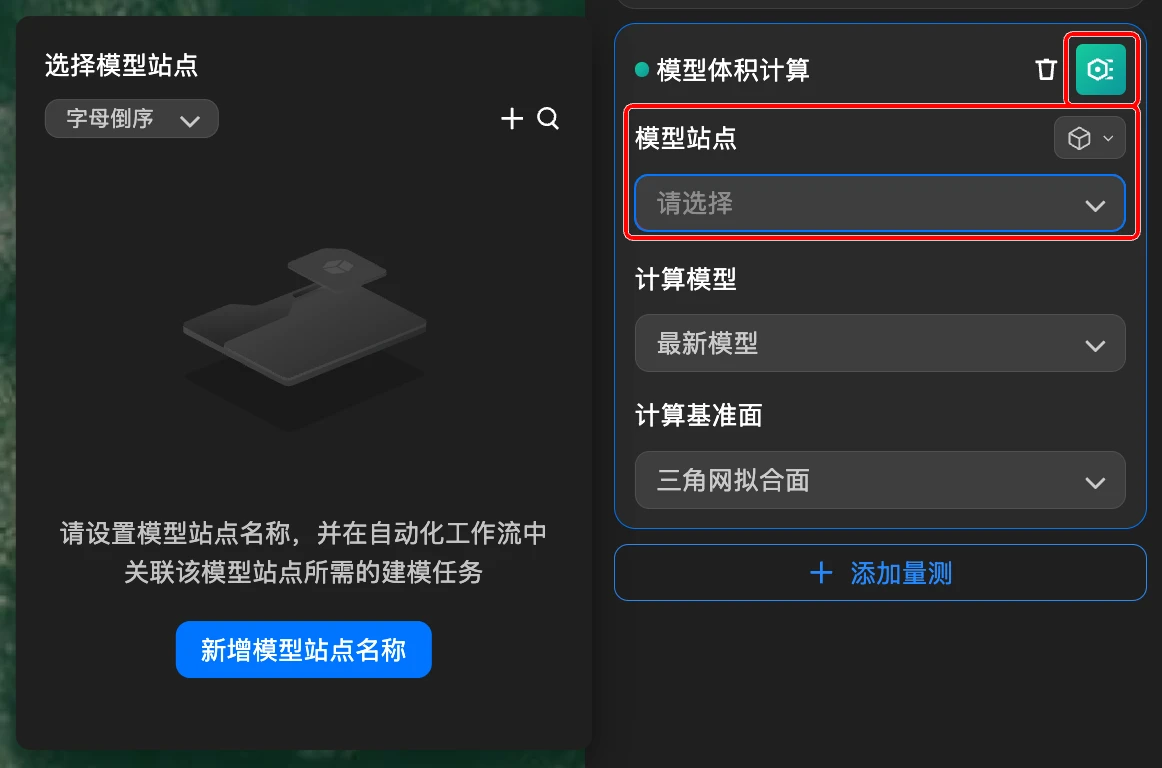

• 高级模式中，支持选择模型站点。模型站点，代指一组模型，需要在自动化任务配置中关联模型重建任务，即表示该周期性重建的模型组。在计算工具的规则配置中，模型站点常表示在发起计算时，该模型组中最新模型。更多高级模式的使用说明，查看自动化工作流报告案例。

面的计算工具

面的基础量测

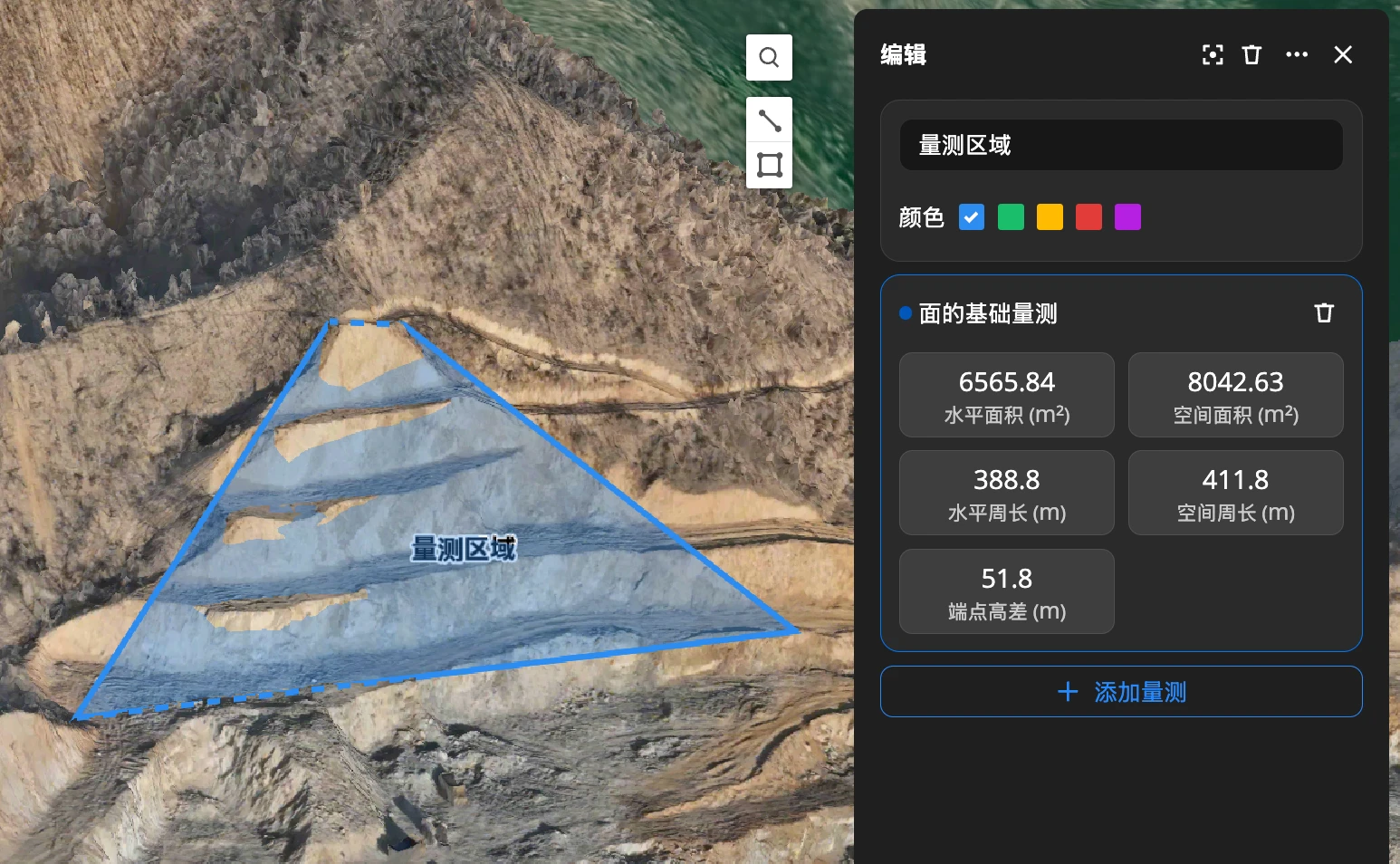

绘制特定面后，可测量该面的以下信息：

水平面积、三角拟合网面面积、水平周长、空间周长、高度差

并且可以根据需要调整面的名称及颜色。

针对同一个面，可通过点击下方的 「添加计算工具」 同时发起多个量测任务。

注：为保证后续量测的准确度，建议使用飞行高度在 120 米及以下采集的模型。

当期模型体积计算

以当期模型作为计算模型，通过指定不同计算基准面，可在不同的场景及需求下进行当期模型的体积计算，目前一共支持 4 种计算基准面。

计算基准面	面的生成方式	适用场景	示意图
三角网拟合面	基于多边形三角剖分算法，对计算基准面端点进行三角剖分，连接形成三维三角网表面	地形测绘、场地原始地貌测量、狭长料堆、超大面积料堆，以及坡地场景下的体积测量
平面拟合面	通过算法对目标区域端点进行处理，在三维空间拟合出绝对平整的基准平面，该平面为所有端点距离最小的理论平整面	平坦场地中独立料堆的常规体积测量；用于斜坡整平设计、等高度平面施工场景
自定义水平面	手动输入海拔高度或椭球高，算法依据输入值构建固定水平参考面（水平投影面 ）	以特定水平标高为基准的场景；平坦场地中独立料堆的常规体积测量
上一期模型	基于所选的基准面模型和其上一期模型进行体积差值计算	快速获得两邻两期之间的进度

对于当期模型体积计算，不同计算方式的示意效果如下：

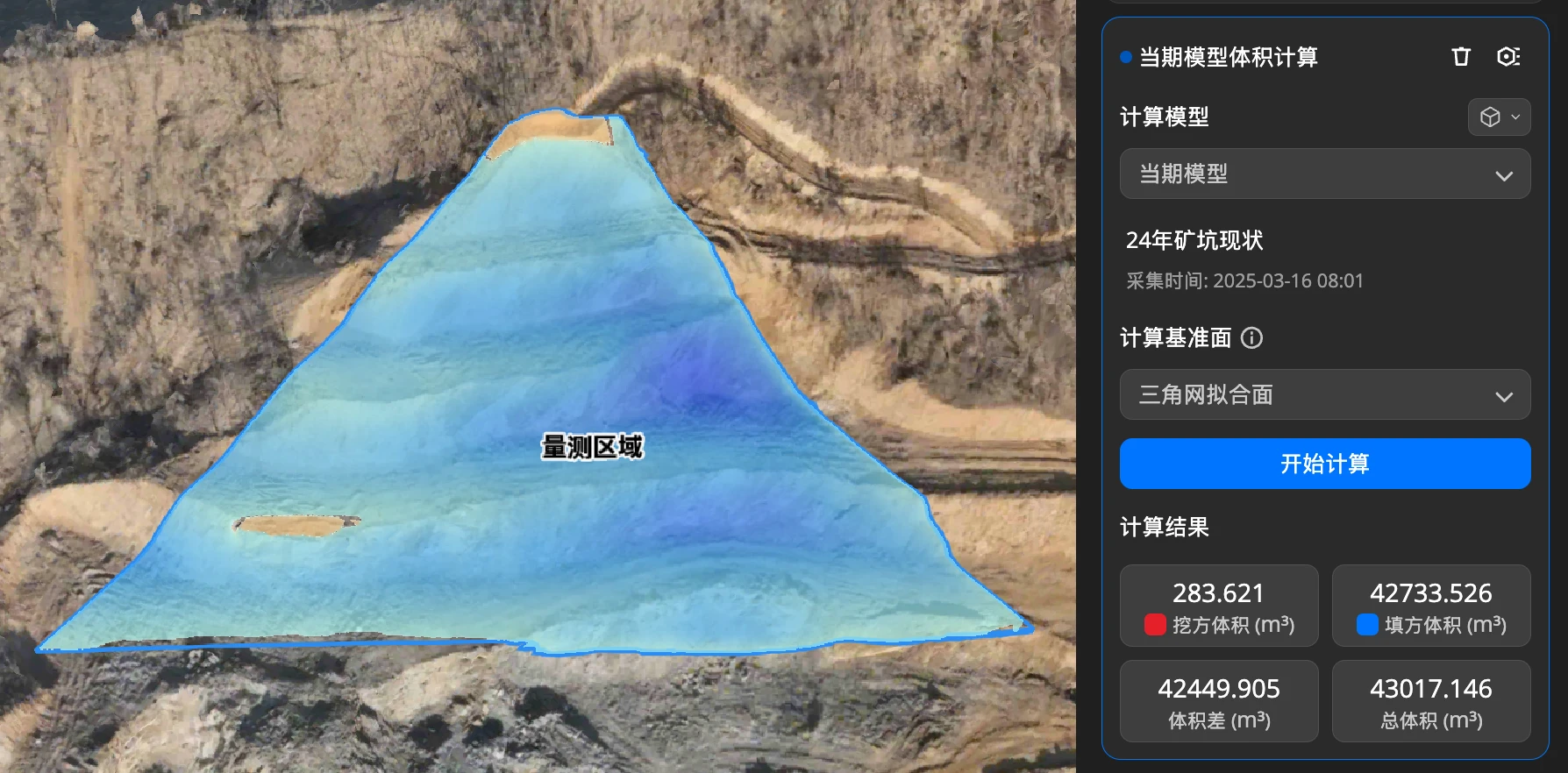

三角网拟合面

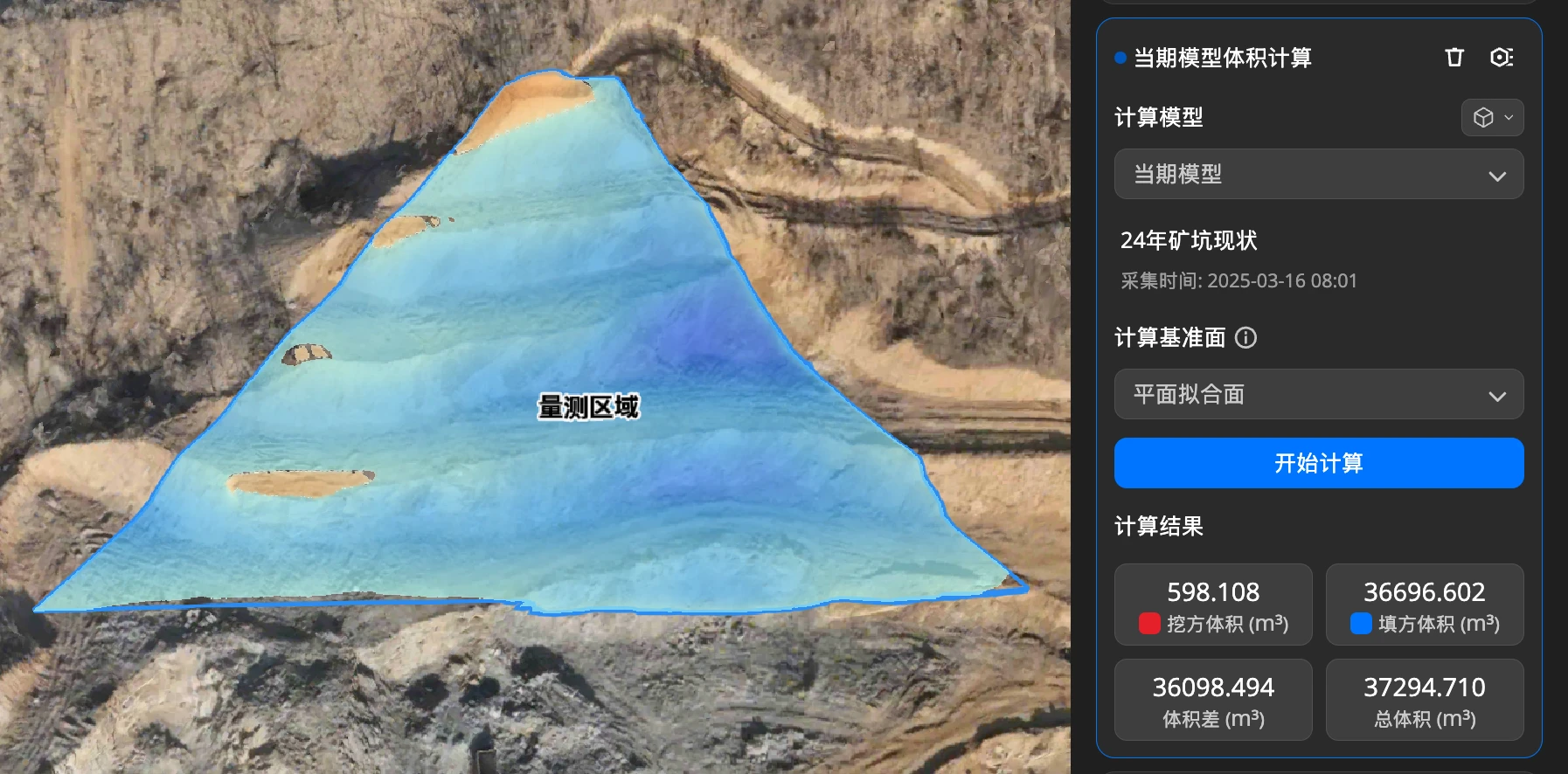

平面拟合面

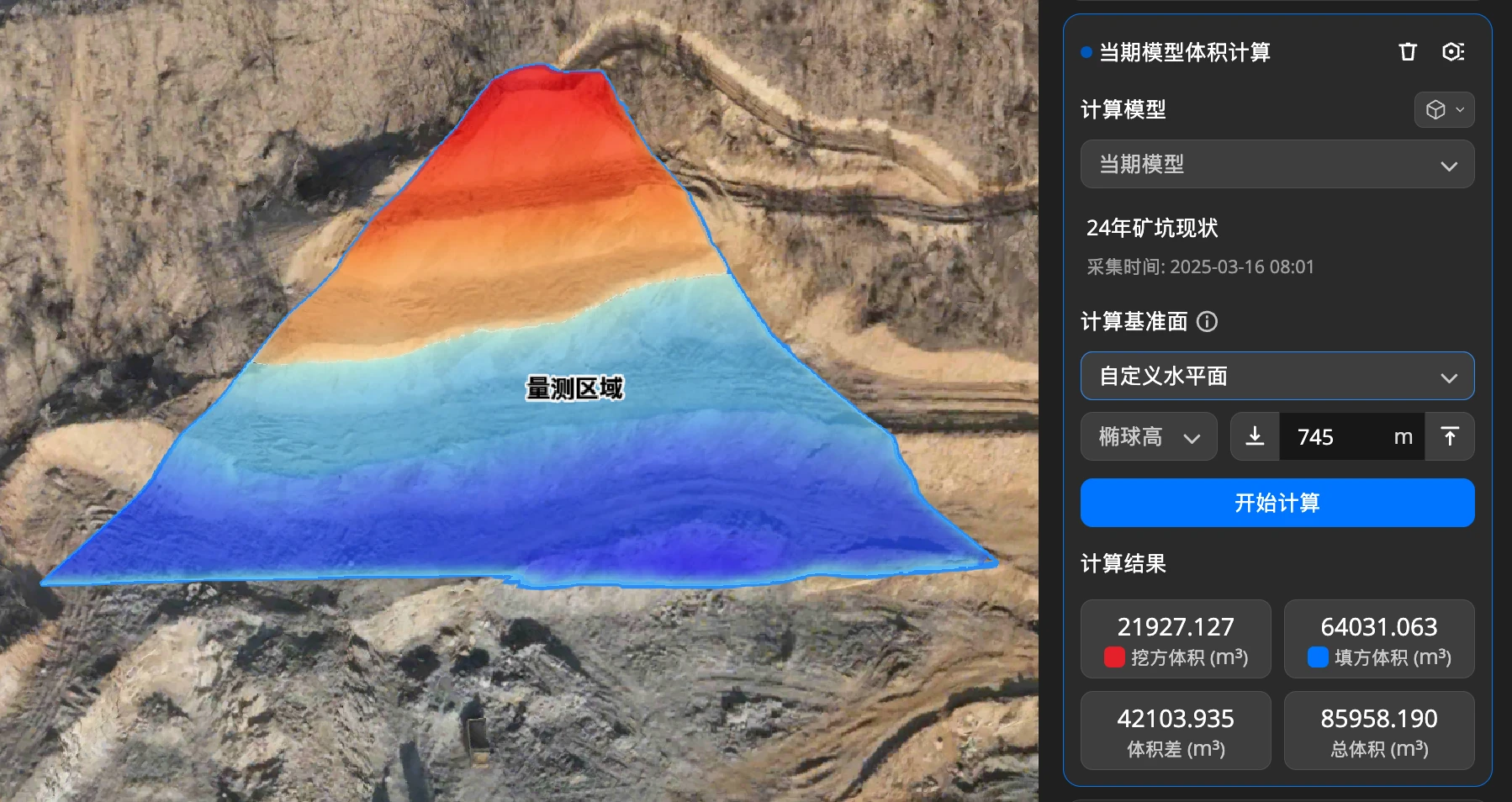

自定义水平面

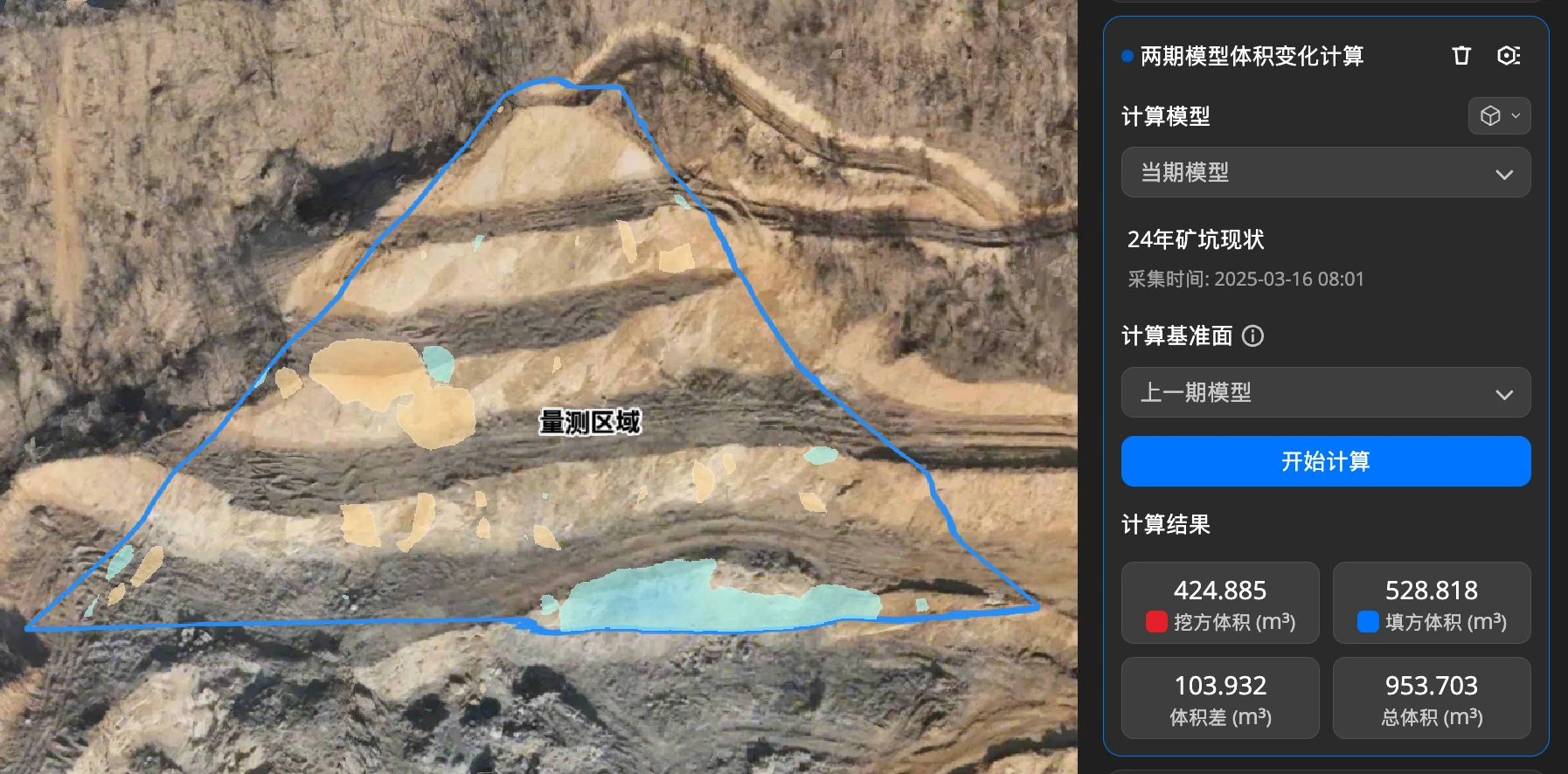

两期模型体积变化计算

两期模型体积变化计算将默认选中当期模型作为计算模型。计算基准面可选上一期模型（计算基准面的上一期模型），可选指定的自定义模型或选择含 3D Face 的 DXF 设计文件。通过两期模型体积变化计算可获得两期模型的相比的相关信息：

多期模型体积变化计算

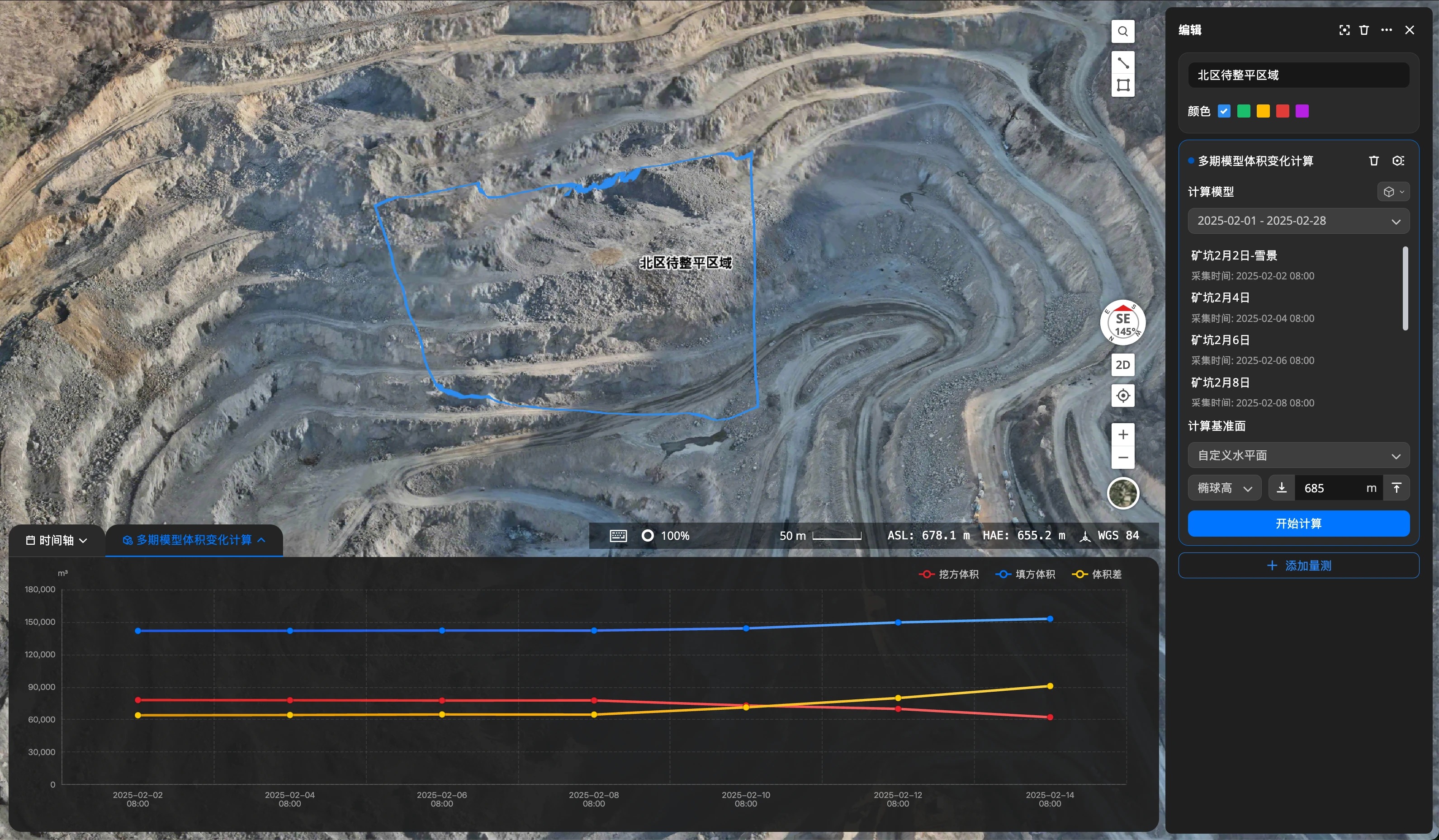

多期模型体积变化计算，选择一组多期模型相较于固定基准面（设计文件或基准模型）计算其体积变化量。计算基准面选择相邻两期模型进度，可计算每期之间的变化量。

线的计算工具

坡度计算

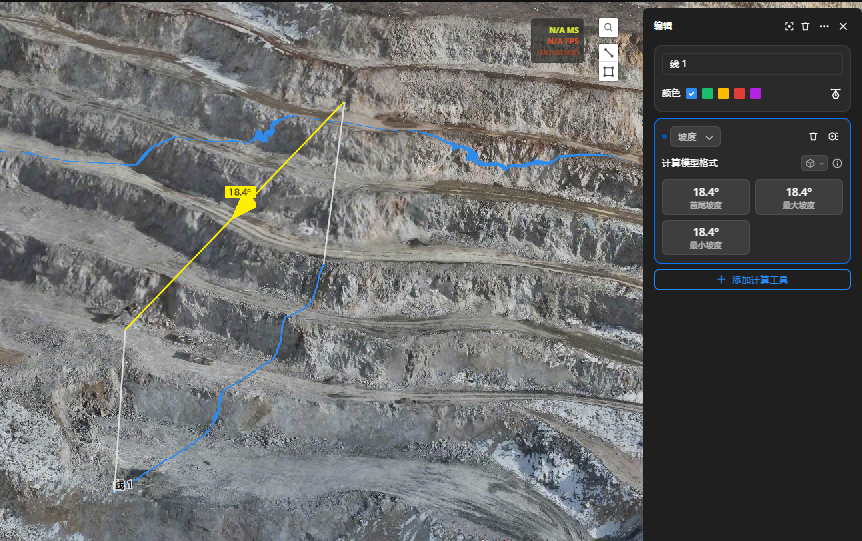

坡度量测可用于测量边坡的坡度信息，支持坡度，坡度百分比，坡度比三种显示格式。

三角测量

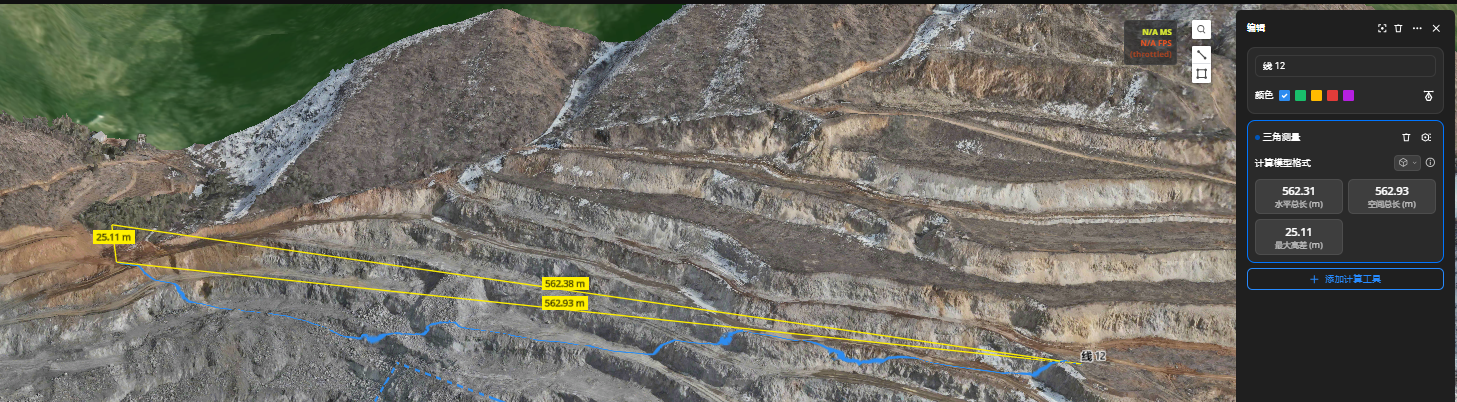

三角测量可用于计算折线段各个端点之间的水平距离，高差，空间长度等信息。

提取纵横断面

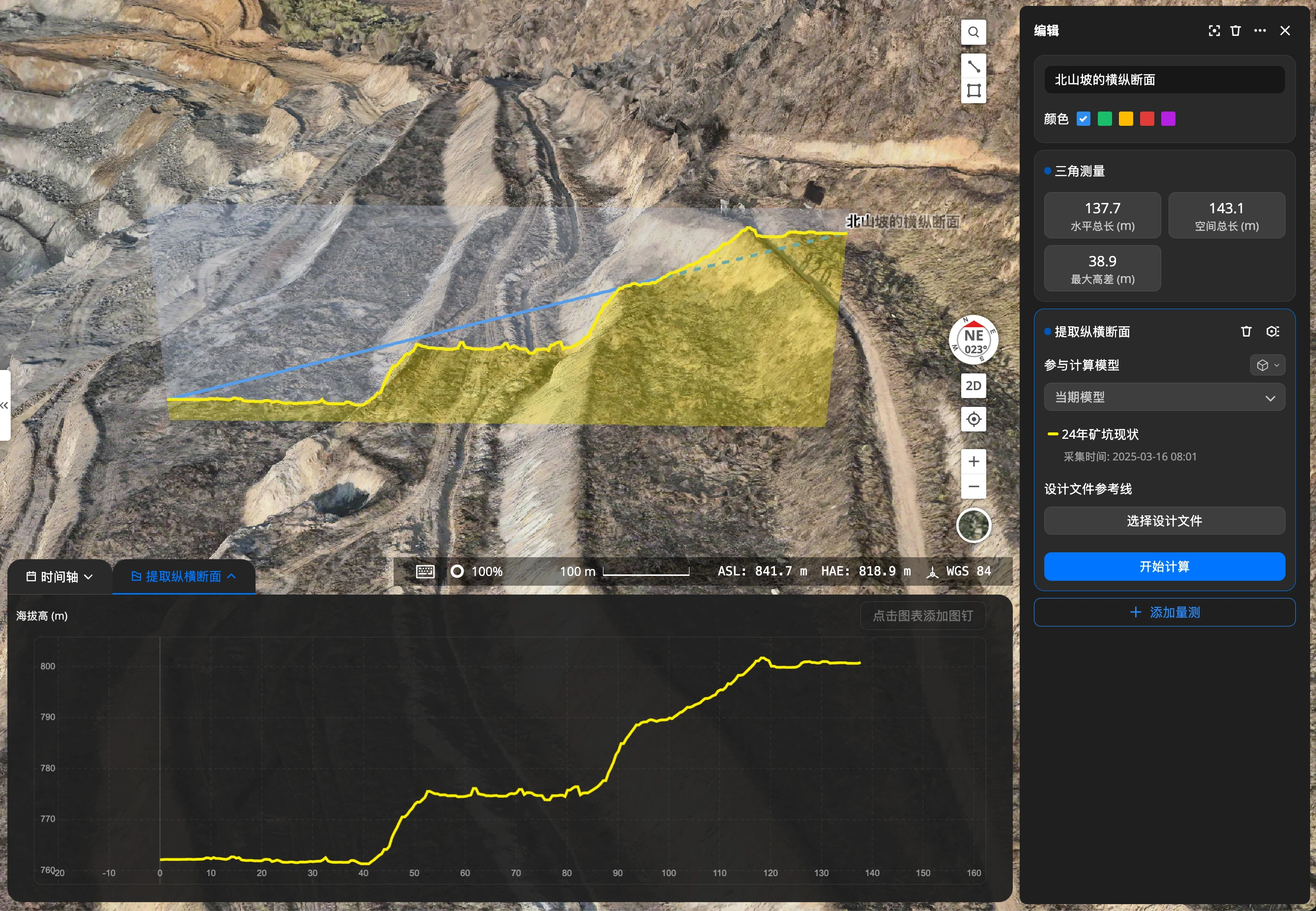

沿指定线路，提取单个或多个重建模型表面及设计文件的纵横断面。可通过鼠标hover或点击添加图钉，获取详细高度信息。

点的计算工具

点的基础测量

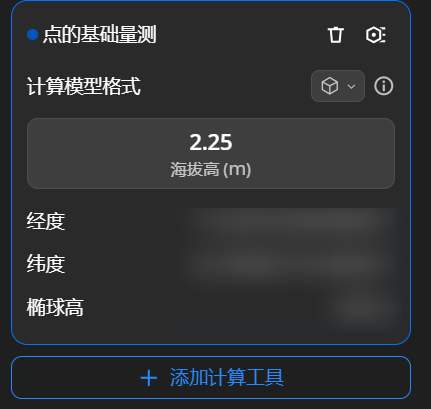

可获取该点的地理位置以及当前模型的表面高程信息。

历史高程

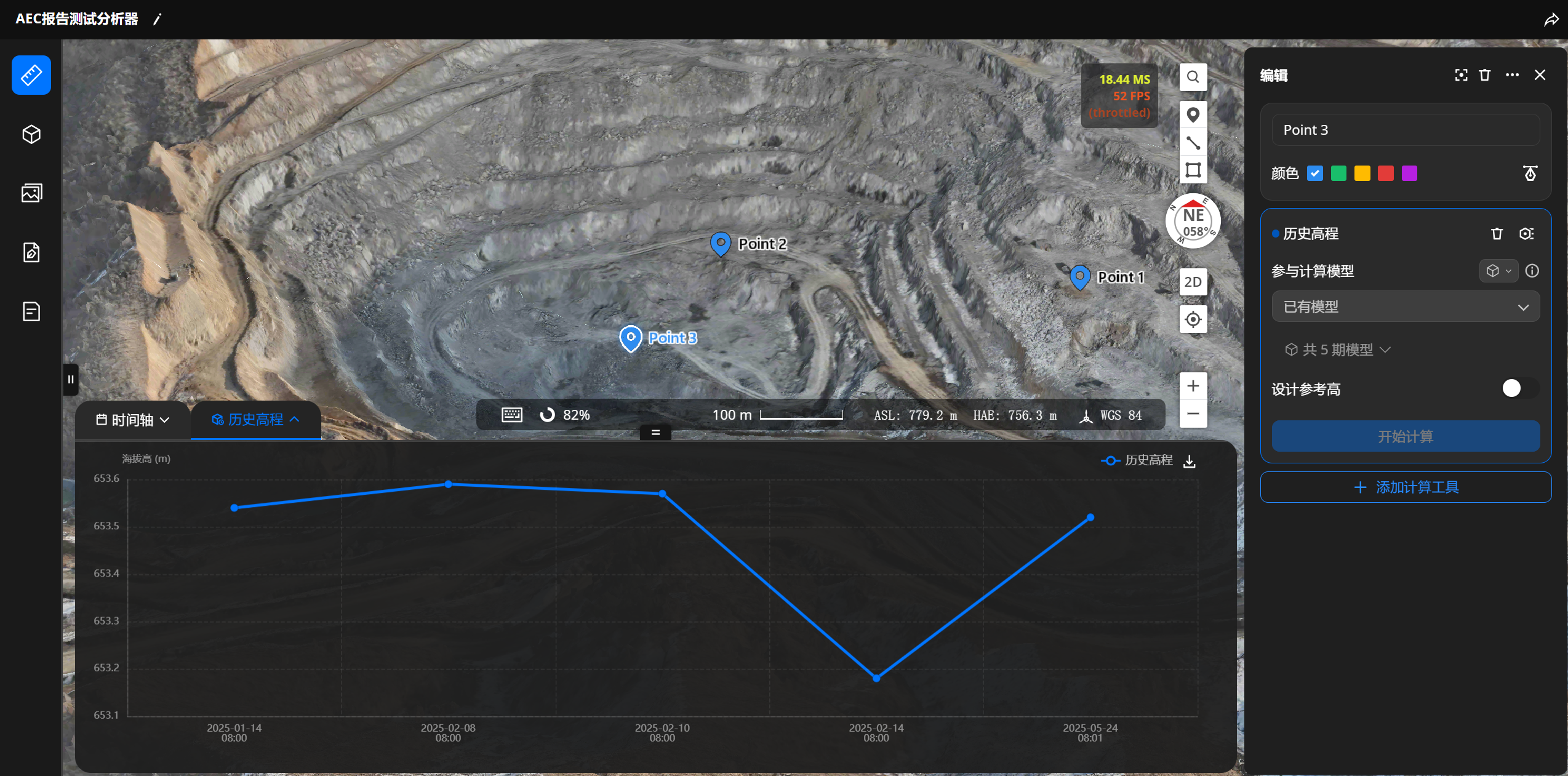

可获取该点的地理位置以及历史模型表面高程信息。
